冷却塔安装方法及注意事项
添加时间:2020-01-13


冷却塔安装方法及注意事项

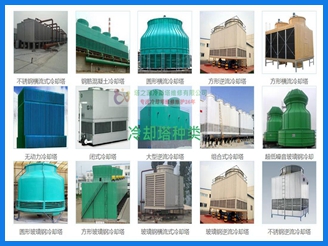

冷却塔安装方法及注意事项(图1)

一、冷却塔安装方法

1、预选适当冷却塔安装场地,安装冷却塔位置注意其负重和通风条件;

2、预造水泥基础,及安装冷却塔塔支持架,可依照说明书建议,预造混凝土或钢铁架之地基,然后将冷却塔的底盆支持架以环形组装成圆框状,水平必须划一,注意80T以上型号中间位置之中央基础不能忽略;

3.安装冷却塔水槽及盆底将水槽安置在中央基础上,水盆外围承于底框上,水盆内圆承于水槽法兰面上固定;

4.安装冷却塔中心管,中心管束及围身支持架,中心管要垂直安装在水槽喉曲上,然后装上中心管束,再加装围身支架;

5.安装冷却塔填料支架于中心管束链接,但必须确保水平垂直。查证各件串好,可将所有螺丝收紧,然后安装冷却塔填料。

注:如需要踩踏在架上安装其它设备,请先以木板暂垫在冷却塔填料支架上;

6.安装外壳围身及爬梯,将外壳围身放置在围身支架上,然后环绕着散热片组装及收紧螺丝,再装上预早指定位置之爬梯;

7.安装冷却塔喷头,吊管用具及冷却塔喷水管,把冷却塔喷头装在中心喉管顶端,然后将吊管用具套在喷头顶上,再将喷水管横推进喷头内,利用准备吊管钢线作拉力控制,直至喷水管成水平位置,喷水吼要和垂直线成10度向后安装(在运行时,按需求而作最后调校角度,请参阅我公司建议之转速);

8.安装冷却塔电机、电机架及冷却塔风扇,将马达架横装在外壳围身顶部,然后放进冷却塔电机及冷却塔减速器,再行配上冷却塔风扇组合,最后加上风扇网。

注意:

(1)40T以下水塔要预先将冷却塔电机、电机架连冷却塔风扇组合才装上。

(2)300T以上冷却塔风扇角度可按照需求风量而调校;

9.封密水盆及围身之间缝,由于水塔属多重组合式,故在安装完毕后,需要以预备之纤维降酱封密间缝;

10.安装溢水器,浮球组合及滤水隔网,将溢水器,浮球组合及滤水隔网安放在预设地方,在喉牙结合处需包上水喉胶布;

11.安装入风口网,将上胶钩装在外壳围身底边,下胶钩则装在底盆框上,然后将回风网装上,外加固定销固定即可。



二、冷却塔补水底盘施工方法

1.贴合前准备:

a)贴合处必须保持无灰尘及不潮湿;

b)树脂与硬化剂的调和:

每次调和量1公斤最适合,不要超过2公斤,用完再 调再用,比例为1公斤树脂,用10cc硬化剂。

2.贴合方法:

a)先用毛刷涂调合好的树脂,后贴玻璃纤维,再涂上树脂,重复二至三次。

3.注意事项:

a)贴合处需6个小时后才能使用,不可施压力及踩踏;

b)玻璃纤维使用前不可潮湿,如潮湿必须烘干才可使用。



三、安装组立注意事项

1、场地选择

(1)屋顶或空气畅通的地方,避免装于防火巷道,或是反射音量之高墙旁。

(2)两台冷却塔一起并用最短距离。

(3)冷却塔安装组立与外墙最短距离。

(4)避免装于煤烟及灰尘多的地方。

(5)不适合于装放在有腐蚀性气体产生的地方。

(6)锅炉室、厨房等较热的地方应远离之。

2、安装方向及放置要领

(1)只要注意容易配管即可。

(2)放置时应平放,不能倾斜,以免散水不均而影响冷却效果。

(3)基础螺丝应栓紧。

3、配管

(1)循环水出入水管之配管,向下为最佳,避免突高之配管,且不能有高于下方水槽之配管。

(2)配管之大小应照搭底之接管尺寸装接。否则过小影响效果,过大则浪费材料。

(3)循环水泵应低于正常操作中下部水槽水位以下。

(4)冷却塔两台以上并用,而只使用一台水泵时,水槽须另装一连通管,使两台并用之冷却塔之水位同高。

(5)4英寸(10公分)以上至循环水出入口接管处,宜用防振软管(高压橡胶管等),籍以防止塔身因管路之振动所引起之震动,又可避免因配管不正而使水盘破裂之损失。

4、其他事项

(1)安装完毕时应检查有无工具或其他不要物置放塔内或排风扇口。

(2)注意配管或水盘有无漏水。

(3)供水水源低于冷却塔时或水压不够供水时,须另装1台水泵或另装一较高之补水箱,以供补充用水。



四、冷却塔常见故障解决方法

故障(1):冷却水温度升高

原因:1.循环水量过多;2.风量不均;3.产生空气再循环;4.风量不足;5.散热材阻塞;6.喷水管阻塞

解决办法:1.调节水量至设计要求;2.改善通风环境;3.改善通风环境;4.调整风扇角度;5.清除散热材阻塞面积;6.清除污垢及藻类。

故障(2):冷却水量过少

原因:1.喷水管阻塞;2.滤水网堵塞;3.水位过低;4.循环水泵选择不当

解决办法:1.清除污垢及藻类;2.清洗滤水网;3.调整浮球阀;4.更换与设计水量相符之水泵。

故障(3):噪音和震动

原因:1.风扇叶片触到风筒;2.风扇安装不当;3.风扇不平衡;4.减速机内润滑油过少

解决办法:1.调整风扇长度;2.重新安装风扇;3.校正风扇角度;4.补充油量至规定油面。

故障(4):马达超载

原因:1.电压降过低;2.风扇角度不适当;3.风量过大

解决办法:1.检查电源并调整;2.调整风扇角度。

故障(5):水滴过量飞溅

原因:1.喷水管回转过快;2.散热材阻塞;3.挡水器失效;4.循环水量过多

解决办法:1.调整喷水管角度;2.清除散热材阻塞之处;3.重新更换挡水器;4.减少循环水量。



五、冷却塔安装组合图

冷却塔安装方法及注意事项(图2)
