冷却塔消雾概述

目前工业冷却塔循环水的蒸发损失严重，且水蒸气所形成的白雾又成为了雾霾的主要载体，影响企业形象。为此我公司研发了冷却塔消雾，该技术有效降低了出塔空气的含湿量，回收了冷凝水，取得了极佳的消雾节水效果。

冷凝和节水：设备的一侧是湿空气，大致处于饱和状态，进入冷凝装置后，热交换板另一侧的湿空气和干冷空气之间会产生对流传热，此时，湿湿空气的温度降低，使湿空气中水蒸气的温度和压力达到有限状态，水蒸气从湿空气中凝结而成，附着在热交换板上，当满足特定条件的板上滴下时，水滴会下降落入水箱或从热交换板收集和出口，达到节水的目的。雾汽分散和环境保护：冷凝传热后，湿热空气和干冷空气混合在设备上部，使空气温度和湿度明显下降，消除产生雾的条件，达到雾扩散的目的。

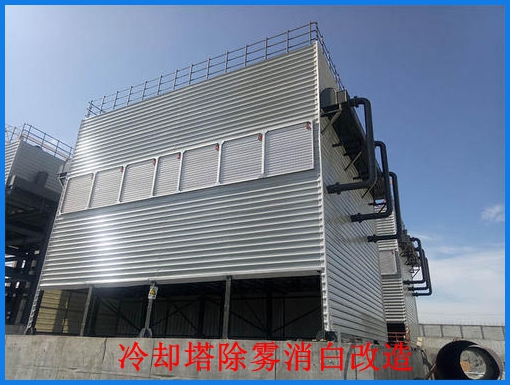

冷却塔消雾技术翻新冷却塔：

它是根据蒸汽年平均回收率的10％计算的 （以 1000 m3 / h的循环水为例）

Ť 他年平均蒸发量是基于1.5％计算，为漂浮物清除率10％，每年的运行时间为8000H和工业用水价格是基于5元计数/立方米，从而节省水的效率是：10000m3 / h×1.5％×10％×8000×5 = 600000 元/ Y 耳F 或翻新或新建冷却塔，效率可由制造商参考上述公式计算。消雾节水冷却塔改造是采用间壁式自然换热冷凝原理，在原有开式塔基础上装配蓝想独有国家专利产品“深度凝水除雾模块”，使塔内的湿热空气与干冷空气进行热交换，从而实现冷却塔蒸发水的回收及冷却塔可见雨雾的消除功能。

         改造工程是在原有开式冷却塔的基础上，充分利用塔外干冷空气，引入采用全不锈钢框架与膜结构的深度凝水除雾模块单元，既完成冷却降温，又降低蒸发水量损失，减少冷却塔出口雾羽排放。我公司为多家企业改造的节水消雾冷却塔的运行实践表明改造后节水和消雾效果明显。

         消雾节水冷却塔适应性强，可改造原有大型开式塔，也可新建冷却塔。大型开式冷却塔节水消雾改造工程造价适中，投资经济性好，运行不增加耗能，操作方便、自动化程度高。 消雾节水冷却塔是一种新型的冷却塔设备，其主要技术亮点是消除冷却塔排放的可见雨雾和减少冷却塔的漂水损失。主要技术手段就是蓝想的国家专利技术产品深度凝水除雾模块。

       冷却塔除雾和节水的基本原理为：

       在风机的作用下，塔外干冷空气被引入模块内经过降温冷凝的饱和湿热蒸汽穿过模块后，和经加热升温的干冷空气，在模块上部区域充分混合，降低含湿量，达到消雾目的。

       经填料区换热的饱和热蒸汽，进入冷凝模块，外部干冷空气也进入冷凝模块，湿热蒸汽和干冷空气在模块内进行间壁式换热、冷凝，冷凝水通过热通道流入冷却塔水池内，达到节水目的。

       为消雾节水冷却塔更完美的实现冷却塔消雾和节水，还可增加高性能收水措施及防飘溅措施等辅助手段。

1、  第一代技术：

*技术介绍：

在塔内部收水器上部铺设翅片管束，采用小型循环水泵，将池内被冷却的循环水经过翅片管束进行循环，使冷却塔的湿热空气在管束外部凝结析落，达到节水消雾的目的。

*放弃原因：

循环水水质较差时，循环水与翅片管束常年接触，结垢严重，现有技术清理难度较大；结垢后翅片管束导热性能大幅降低，消雾节水性能衰减严重，一年后基本丧失消雾节水功能。

2、第二代技术：

*技术介绍：前段预冷技术（也称干湿联合技术），在收水器上部气室两侧的壁板上开口，安装翅片管束，循环水先进入翅片管束（干段）进行降温，由于到达冷却塔填料段（湿段）的水温降低，换热量相对下降，从而达到消雾节水的目的。此项技术在美国70年代开始应用。我公司对该项技术进行了优化并工程化，装置运行相对较好，消雾效果也较为明显。

*放弃原因：循环水水质较差时，翅片管束内部极易结垢；受投资原因影响，换热基管一般采用碳钢材质，所以极易腐蚀损坏；翅片管的翅片间距较小（一般在3mm以内），在风机作用下，外部的杂物（如杨絮、沙尘等）极易进入翅片之间造成堵塞；翅片管束在冬季极易遇冷结冰，造成基管冻裂，导致维修费大大增加。

3、第三代技术：

*技术介绍：深度凝水除雾装置采用模块形式置于冷却塔内部，主要材料为超导碳素。山东东营1000m³新建冷却塔、河北沧州多台3000m³改造冷却塔已运行近三年，消雾节水效果明显、运行平稳、完全达到设计要求。

装置原理

:基于凝结换热、导热和对流传热传质的基本理论，使得冷却塔循环水蒸发换热后的水蒸气，通过对流及导热换热后深度冷凝成膜，从而收集后进行重复循环使用，有效的提高了循环水的利用率，同时提供了高品质的纯水资源，更有利于减少雾霾的产生。

本装置可在新建冷却塔时进行配备设计，也能将旧塔进行改造设计，并由

我公司进行专业施工及调试，确保装置高效节能运行。

1–环境空气穿过湿冷填料

2–饱和热空气穿过一对交替的换热板块

3–环境空气通过进气管道

4–外界空气转进一对交替换热板块

5–从湿冷区进来的饱和热空气出来的温热空气和外界进入的干冷空气出来的干温空气混合

6–出塔空气

冷凝节水：装置一侧为湿热空气，且其近似为饱和状态，进入冷凝装置后，首先湿热空气与换热板另侧的干冷空气进行对流传热，此时湿热空气温度降低，使得湿空气内的水蒸汽温度和压力达到极限状态，进而水蒸汽从湿空气中凝结析出，附着于换热板上，当板上液滴满足特定条件时，液滴从换热板上脱落落入水池或收集导出，从而达到节水的目的。

消雾环保：湿热空气与干冷空气，在经过冷凝换热后，在装置上部进行了混合，使的空气温度及含湿量明显降低，消除了可见雾产生的条件，从而达到了消雾的目的。
